實驗室通風系統一般由送風系統和排風系統組成，包括送/排風設備、送/排風管道系統（包括送/排風控制設備等）、消聲器、過濾設備、可能的隔離防護設備、風機、控制系統等等。實驗室一般常用排風設備主要有：通風柜、原子吸收罩、萬向排氣罩、桌面式通風罩等。

1、通風柜

是安全處理有害氣體或蒸汽的通風設備，作用：用來捕捉、密封和轉移污染物以及有害氣體，放置其逃逸到實驗室內，這樣通過吸入工作區域的污染物，使操作者吸入接觸的污染物最小化。通風柜內的氣流是通過排風機將實驗室內的空氣吸進通風柜，將通風柜內污染的氣體稀釋并通過通風系統排到戶外后，可以達到低濃度擴散。

2、萬向排氣罩

是進行局部通風的首選，安裝簡單、定位靈活。通風性能良好，能有效保護實驗室工作人員的人身安全，適用于液相色譜、氣相色譜或廢氣量不大且沒有高溫的實驗。

3、原子吸收罩

主要適用于原子吸收儀等涉及高溫且需要局部通風的大型精密儀器，要求定位安裝，也是整體實驗室規劃中必須考慮的因素之一。

4、桌面通風罩

主要適用于有機化學或需要長時間蒸餾的實驗室，在解決這類實驗室的整體通風要求中，它是必不可少的裝備之一。


常見的送/排風控制設備：實驗室送、排風控制設備常用的有：文丘里閥、快速蝶閥、快速調節風閥、電動調節風閥、機械式定風量閥、電動式定風量閥等等。

一、文丘里閥

文丘里氣流控制閥結合了機械的壓力無關調節器與高速的氣流控制器。通過空氣動力學設計，閥門具有靜音工作性能?？焖俜磻淖詣訅毫ζ胶庋b置，提供可靠的通風柜集塵與室內壓力的控制。具有不受風管壓力變化影響、反應迅速快,調節精確等特點。為實驗室提供性能最好、最安全的氣流控制。

◆響應速度小于1秒

◆高度可靠性

◆精確控制且可重復功能

◆可調比大，節約能量

◆低噪音

◆安裝簡易，調試方便
二、文丘里噴嘴式快速蝶閥

◆高精度風量壓力無關控制

◆準確氣流控制

◆風量調節控制范圍大

◆快速響應

◆抗粉塵，少維護

◆高度防腐處理

◆控制模式切換與遠程通訊功能

三、電動調節閥
風量測量范圍廣，測量精度高，配合直接數字控制器(DDC)，可通過切換按鈕、控制信號或聯網通訊實現遠程控制，智能運行，操控方便。

◆鍍鋅鋼板閥體，結構牢固

◆鋁合金或鍍鋅鋼板風閥葉片，阻力小，密封性好

◆風量測量范圍廣

◆配置ROYAL風速傳感器，風量測量準確，線性好

◆適用于實驗室、病房、凈化車間等的室內靜壓控制

四、機械式定風量閥

在氣流通過閥片時，氣囊、彈簧及控制機構產生阻尼與平衡作用，從而實現恒定的風量控制，適用于送風或排風系統。

機械式定風閥有多種應用型式可選。

◆適用于定風量系統中的送風或排風

◆使用壓差范圍50-1000PA

◆風量調節控制精度±10%

◆刻度盤精度±4%

◆通過調整外部刻度盤的指針來準確地設定風量

◆機構簡單，可靠性強，風量控制精度高

◆機械式自動平衡結構，無需外部供電

◆經過中國國家空調設備質量監督檢驗中心測試

◆適用于醫院、實驗室、酒店及其他需要恒定送風的場合

通風管道：對于一般的普通建筑，若室內排出的氣體沒有腐蝕性，通風管道可以采用鍍鋅鋼板，對于產生有腐蝕性氣體的實驗室，風管應采用耐腐蝕材料的PVC風管或玻璃鋼風管。在一般的實驗室通風工程，室內大多采用PVC風管、室外采用玻璃鋼風管。對于室內層高不足的實驗室或采用大型風管的實驗室，一般采用矩形風管，以便與現場空間匹配，在滿足風管要求的前提下，盡量減小風管占用空間。圓形風管采用插件連接，矩形風管采用法蘭方式連接，根據實際情況也可采用插件方式連接。

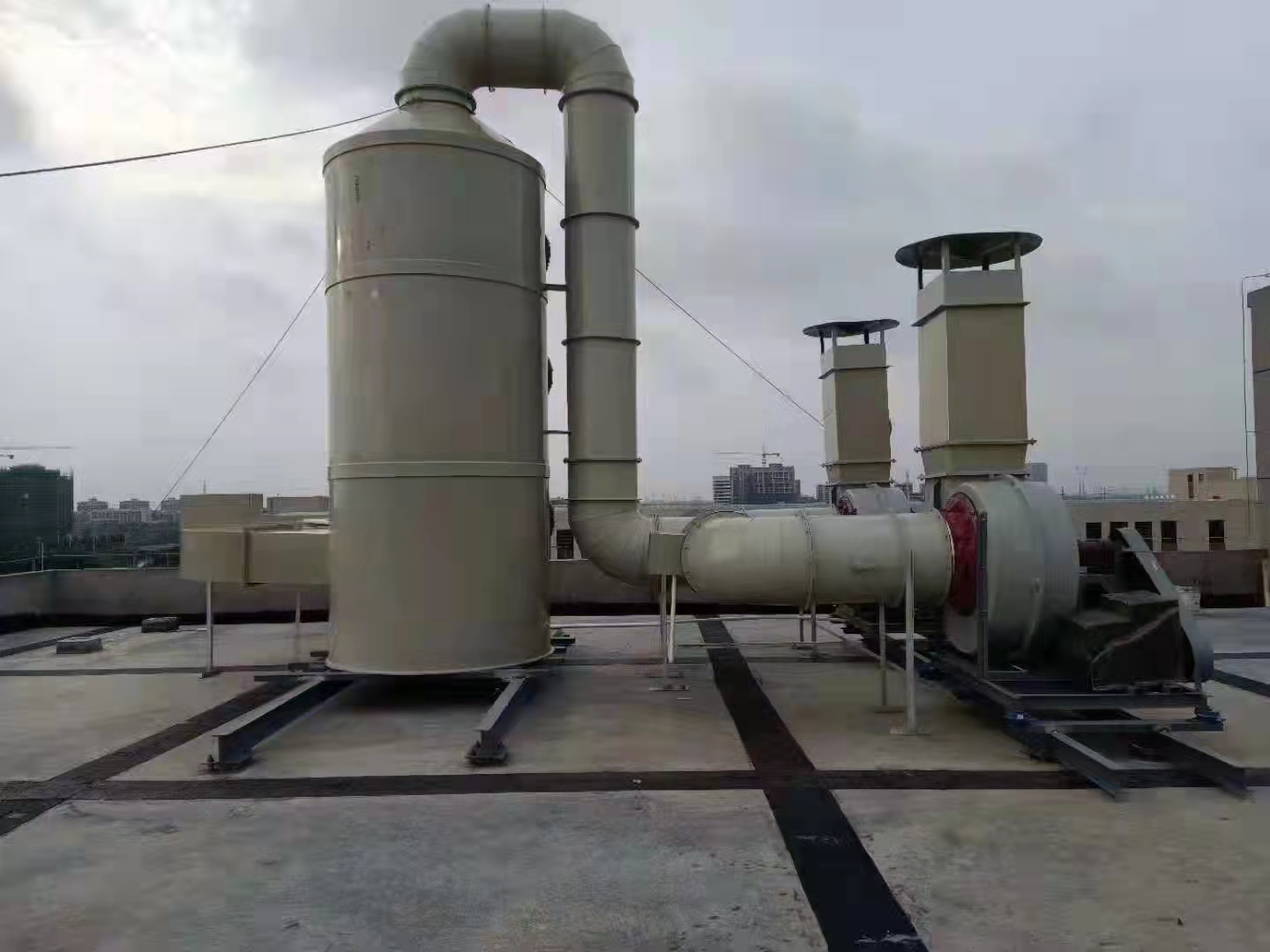

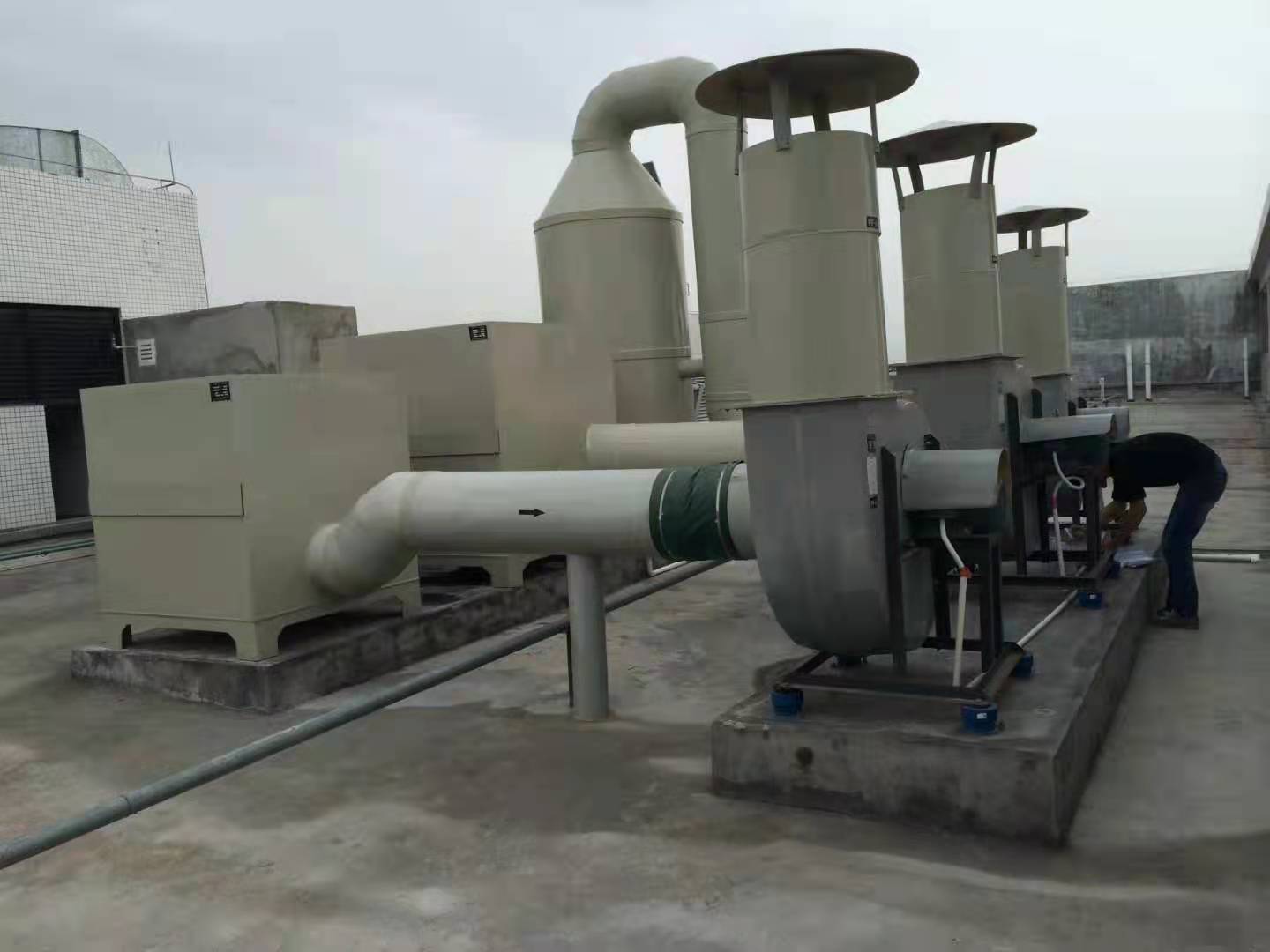

風機：風機主要有軸流風機、斜流風機、離心風機。軸流風機、斜流風機適用于風壓小、管路短的通風系統，如，直接排至窗外或墻外的通風系統，簡稱：直排；玻璃鋼離心風機適用于管路長的通風系統，如，通過風管井或外墻接管排至屋頂，簡稱：屋頂排放。風機的材質：一般分為玻璃鋼、PP、PVC等。分估計的型號根據風量和風壓選擇。

通風控制系統：通風控制系統可根據不同的情況采用不同的控制方式，如，單臺通風設備定風量通風控制系統、多臺通風設備變頻控制系統、多臺通風設備變頻+變風量通風控制系統。
