在疾病預防控制中心實驗室的規劃建設中，應按相應要求留有供水、供電、排氣、排水系統。三層檢驗室的功能分布如下：
微生物檢驗一層，主要用于病毒檢測和微生物儀器室。包括有P2實驗室、分子生物學檢測及研究...
文本標簽：
在疾病預防控制中心實驗室的規劃建設中，應按相應要求留有供水、供電、排氣、排水系統。三層檢驗室的功能分布如下：
微生物檢驗一層，主要用于病毒檢測和微生物儀器室。包括有P2實驗室、分子生物學檢測及研究室、生化實驗室、電鏡室、微生物自動檢測及藥敏分析室、HIV初篩實驗室、清潔消毒室、生物實驗室等。
微生物檢驗二層，主要用于常規衛生檢測和門診體檢部分樣品的檢測。包括有100級凈化工作室、1000級凈化工作室、常規微生物檢測無菌室、腸道致病菌檢測室、培養基配制及器械準備室、培養基及消毒器械保管庫、器械清洗煮消室、器械及培養基滅菌室等。
理化檢驗層，主要用于理化檢測。包括有理化常規操作室、紫外分光光度計室、原子吸收分光光度計室、電感耦合等離子體質譜室、液相色譜室、氣相色譜及氣相質譜室、天平室、樣品濕式消化室、樣品處理室、氣庫等。
包括有：整套實驗室家具、實驗室廢氣排放及處理系統、實驗室用氣供給系統、凈化工作室系統、二級生物安全實驗室系統、普通微生物無菌室及PCR實驗室系統、少量土建、水電工程。
第一層（微生物檢驗）
根據衛生部微生物檢測安全規范標準要求，設計P2實驗室（功能重點考慮病毒培養，兼顧個別甲乙烈性傳染病原菌的培養）；根據衛生部對PCR實驗室認可標準要求及HIV初篩實驗室認可標準要求，設計分子生物學檢測及研究室（功能重點考慮病毒類生物樣品抗原抗體檢測，兼顧分子生物學研究）；根據國家對臨床實驗室最新認可準則，設計生化實驗室。根據指定的使用功能，設計電鏡室、微生物自動檢測及藥敏分析室、微生物常規儀器室、菌株保管庫、清潔消毒室、器械準備室等。
有關要求：
(1)P2實驗室：滿足《WS233-2002微生物和生物醫學實驗室生物安全通用準則》6.2要求，分區明確，流程合理，工作方便，內設2個工作間，1間安裝Ⅱ級生物安全柜一臺，1間安裝Ⅲ級生物安全柜一臺，水位全自動感應開關水龍頭。
(2)PCR實驗室：滿足《臨床基因擴增檢驗實驗室管理暫行辦法》（衛醫發[2002]10號文）附件臨床基因擴增檢驗實驗室基本設置標準，分區明確，流程合理，工作方便，除高壓滅菌器、檢測儀器由用戶自備外，整個設施的材料（包括層流工作臺）及實驗臺、柜、椅等由裝修承包方提供，采用全自動感應開關水龍頭。
(3)生化實驗室、電鏡室、微生物自動檢測及藥敏分析室、微生物常規儀器室、菌株保管庫、器械準備室等：根據使用要求及工作空間，提供成套實驗臺、柜、椅等。采用全自動感應開關水龍頭。安裝洗眼裝置一套。
(4)HIV初篩實驗室 根據HIV初篩實驗室認可標準要求，按照污染區、半污染區、清潔區設計相應實驗臺、柜、椅等，污染區應有洗手水池。
(5)清潔消毒室 要求按污物、待洗器械放置→高壓（藥物）消毒→器械清洗→晾干→器械包裝消毒的工作流程設計實驗臺、柜、椅等，采用不銹鋼櫥具式結構。
(6)生物實驗室 適合小型生物（如小白鼠等）實驗工作所需的實驗臺、柜、椅，有抽風系統。
第二層（微生物檢驗）
包括有100級凈化工作室、1000級凈化工作室、常規微生物檢測無菌室、傳染性微生物檢測無菌室、培養基及器械準備室、培養基及消毒器械保管庫、器械清洗煮消室、器械及培養基滅菌室等。
有關要求：
（1）100級凈化工作室、1000級凈化工作室 使用面積不少于9平方米，在100級凈化工作室內配備一張100級層流凈化工作臺（由承包方負責按指定型號配置），涉及墻體拆除工程及少量電氣線路改裝工作。
?。?）腸道致病菌實驗室 根據普通微生物實驗室的要求，合理利用空間，隔出緩沖過道和兩間無菌室，無菌室內配置相應的實驗臺、柜、椅等，要求設計有換氣系統及紫外線消毒裝置。安裝洗眼裝置一套。
?。?）公共場所樣品微生物實驗室 設相應的實驗臺、柜、椅等，在無菌室配備一張雙人操作的層流凈化工作臺。
?。?）污物處理、消毒室，要求按污物、待洗器械放置→煮沸消毒→器械清洗→晾干→器械包裝消毒→已消毒器械柜的工作流程設計實驗臺、柜、椅等，其中煮沸消毒→器械清洗→晾干工序需采用不銹鋼櫥具式結構。
?。?）煮消間 該室需要少量土建工作，將原開放式的飲水間改為可使用煤氣爐煮沸消毒而相對封閉的獨立小間，在煤氣爐上方安裝高級排氣罩，并加強該室的通風。
（6）培養基配制室，要求配備寬大的配試劑工作臺，有放置普通天平及相關器具的工作柜和操作臺。
第三層（理化檢驗）
包括ICP-MS室、原子吸收分光光度計室、紫外分光光度計室、液相色譜室、氣相色譜和氣質聯用室、常規檢驗室、天平室、樣品消化室、樣品處理室、儀器清洗室、儀器用氣庫、緊急淋浴器間等。
有關要求：
?。?）CP-MS（電感耦合等離子體質譜儀）室 在儀器附近位置上方安裝抽風裝置，抽風裝置用金屬伸縮軟管連接儀器，管徑150mm，抽氣流量＞50升/秒。從氣庫接入氬氣。配儀器臺，試樣工作臺，有儀器配件和使用資料放置的地方。
?。?）原子吸收分光光度計室 在儀器（兩臺）附近位置上方安裝抽風裝置，抽風裝置下接抽風罩，抽風罩距離儀器上部150mm，抽氣流量＞200升/秒。從氣庫接入氬氣、乙炔氣。供水點安裝雙聯水龍頭一個，供儀器冷卻用。配儀器臺，試樣工作臺，有儀器配件和使用資料放置的地方。
?。?）外分光光度計室 有儀器臺（一臺）附近位置上方安裝吊壁型萬向抽氣罩。配儀器臺，試樣工作臺，有儀器配件和使用資料放置的地方。
（4）液相色譜室 在儀器（兩臺）附近位置上方安裝吊壁型萬向抽氣罩。配儀器臺，試樣工作臺，有儀器配件和使用資料放置的地方。從氣庫接入氮?dú)?。配儀器臺，試樣工作臺，有儀器配件和使用資料放置的地方。
（5）氣相色譜和氣質聯用室 在儀器（三臺）附近位置上方安裝吊壁型萬向抽氣罩。配儀器臺，試樣工作臺，有儀器配件和使用資料放置的地方。從氣庫接入氦氣、氮?dú)?。配儀器臺，試樣工作臺，有儀器配件和使用資料放置的地方。

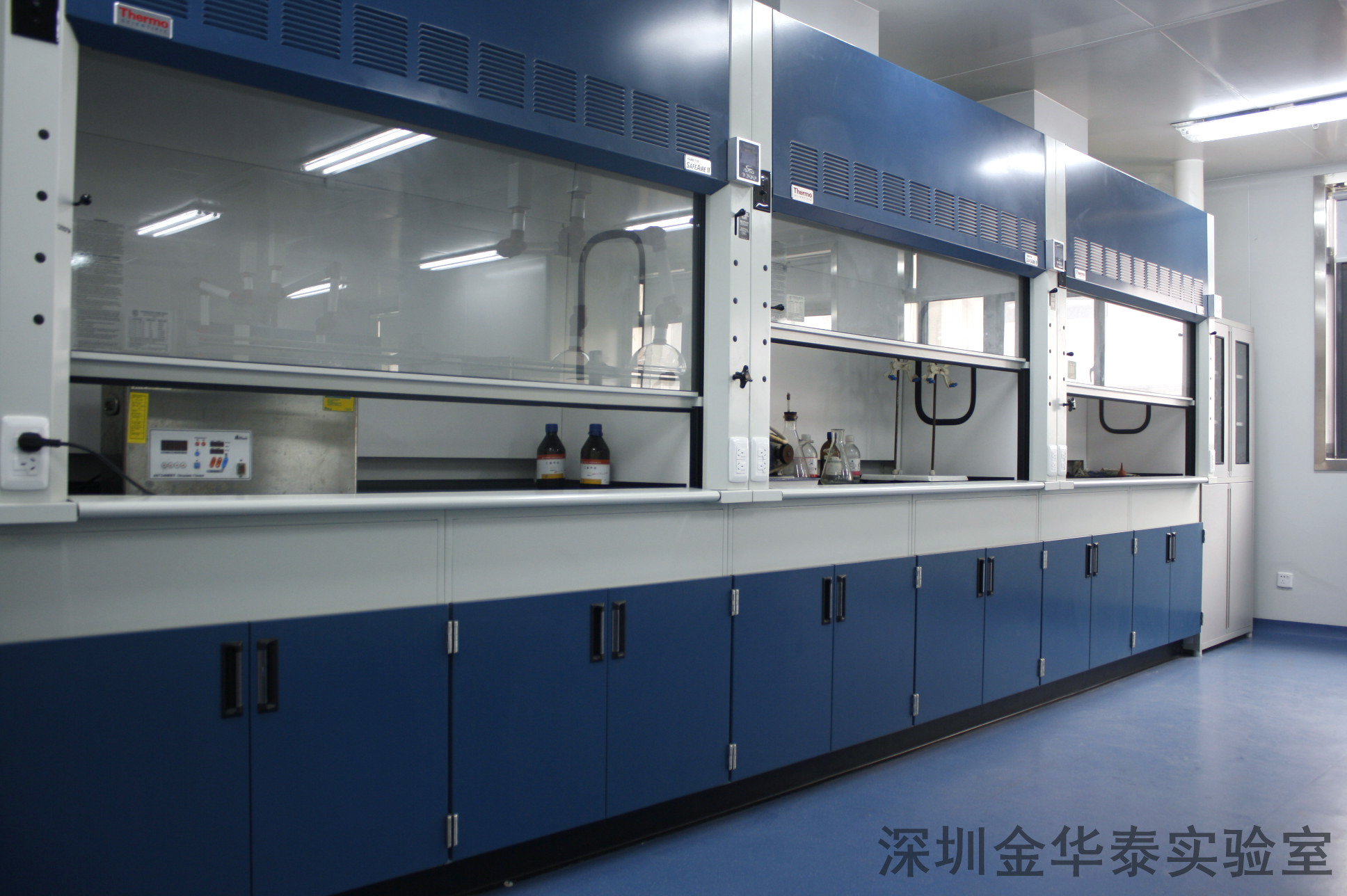

?。?）常規檢驗室 配備抽風柜兩個，每個抽風柜有獨立風機，抽風柜接通建筑主體預留的排氣煙道，在建筑主體預留的排氣煙道頂部，另安裝一臺抽風機，保證通風柜保持一定的負壓。通風柜內安裝冷卻水源。根據常規檢驗室的要求，設計符合現代實驗室理念的檢驗家具，在操作點上方安裝吊壁型萬向抽氣罩。安裝洗眼裝置一套。
?。?）樣品消化室 配備通風柜兩個，通風柜接通建筑主體預留的排氣煙道，在建筑主體預留的排氣煙道頂部，另安裝一臺抽風機，保證抽風柜保持一定的負壓。抽風柜內安裝冷卻水源。安裝洗眼裝置一套。
?。?）樣品處理室 該室主要用于樣品的取樣、粉碎、均質、脫水用，根據功能設計符合使用要求的實驗臺、柜椅等。
?。?）儀器清洗室 要求按污物、待洗器械放置→器械清洗→晾干的工作流程設計檢驗家具，不需要設有煮沸消毒功能。使用不銹鋼櫥具式結構，但水池必須采用耐酸堿腐蝕的材料。
?。?0）儀器用氣庫 內裝有氮?dú)?、乙炔、氬氣、氦氣四種氣體，通過管道接通到相關儀器使用點，要求安裝高品質氣體調壓控制系統，高品質氣體管道及使用點接入口，管道可以采用明線，并裝有泄漏報警裝置。
（11）緊急淋浴器應設計在走廊或房?jī)?nèi)靠近危險操作區，應遠離儀器區。
金華泰對醫療衛生行業凈化要求的深入了解和在實驗室工程領域的十年經驗，以及誠信的服務，成功簽約了廣州疾控實驗室建設項目，經過多年的經營發展，金華泰已與全國眾多醫療衛生機構建立了良好的合作關系。此次與廣州疾病預防控制中心攜手，是醫療機構對金華泰實驗室凈化工程建設綜合水平的又一次肯定！
